多版本并发控制 (Multi-Version Concurrency Control)

MVCC 是一种并发控制机制,用于在多个并发事务同时读写数据库时保持数据的一致性和隔离性。它是通过在每个数据行上维护多个版本的数据来实现的。当一个事务要对数据库中的数据进行修改时,MVCC 会为该事务创建一个数据快照,而不是直接修改实际的数据行。

1、读操作(SELECT):

当一个事务执行读操作时,它会使用快照读取。快照读取是基于事务开始时数据库中的状态创建的,因此事务不会读取其他事务尚未提交的修改。具体工作情况如下:

  • 对于读取操作,事务会查找符合条件的数据行,并选择符合其事务开始时间的数据版本进行读取。

  • 如果某个数据行有多个版本,事务会选择不晚于其开始时间的最新版本,确保事务只读取在它开始之前已经存在的数据。

  • 事务读取的是快照数据,因此其他并发事务对数据行的修改不会影响当前事务的读取操作。

2、写操作(INSERT、UPDATE、DELETE):

当一个事务执行写操作时,它会生成一个新的数据版本,并将修改后的数据写入数据库。具体工作情况如下:

  • 对于写操作,事务会为要修改的数据行创建一个新的版本,并将修改后的数据写入新版本。

  • 新版本的数据会带有当前事务的版本号,以便其他事务能够正确读取相应版本的数据。

  • 原始版本的数据仍然存在,供其他事务使用快照读取,这保证了其他事务不受当前事务的写操作影响。

3、事务提交和回滚:

  • 当一个事务提交时,它所做的修改将成为数据库的最新版本,并且对其他事务可见。

  • 当一个事务回滚时,它所做的修改将被撤销,对其他事务不可见。

4、版本的回收:

为了防止数据库中的版本无限增长,MVCC 会定期进行版本的回收。回收机制会删除已经不再需要的旧版本数据,从而释放空间。

MVCC 通过创建数据的多个版本和使用快照读取来实现并发控制。读操作使用旧版本数据的快照,写操作创建新版本,并确保原始版本仍然可用。这样,不同的事务可以在一定程度上并发执行,而不会相互干扰,从而提高了数据库的并发性能和数据一致性。

一致性非锁定读和锁定读

一致性非锁定读

对于 一致性非锁定读(Consistent Nonlocking Reads)的实现,通常做法是加一个版本号或者时间戳字段,在更新数据的同时版本号 + 1 或者更新时间戳。查询时,将当前可见的版本号与对应记录的版本号进行比对,如果记录的版本小于可见版本,则表示该记录可见

InnoDB 存储引擎中,多版本控制 (multi versioning) 就是对非锁定读的实现。如果读取的行正在执行 DELETEUPDATE 操作,这时读取操作不会去等待行上锁的释放。相反地,InnoDB 存储引擎会去读取行的一个快照数据,对于这种读取历史数据的方式,我们叫它快照读 (snapshot read)

Repeatable ReadRead Committed 两个隔离级别下,如果是执行普通的 select 语句(不包括 select ... lock in share mode ,select ... for update)则会使用 一致性非锁定读(MVCC)。并且在 Repeatable ReadMVCC 实现了可重复读和防止部分幻读

锁定读

如果执行的是下列语句,就是 锁定读(Locking Reads)

  • select ... lock in share mode

  • select ... for update

  • insertupdatedelete 操作

在锁定读下,读取的是数据的最新版本,这种读也被称为 当前读(current read)。锁定读会对读取到的记录加锁:

  • select ... lock in share mode:对记录加 S 锁,其它事务也可以加S锁,如果加 x 锁则会被阻塞

  • select ... for updateinsertupdatedelete:对记录加 X 锁,且其它事务不能加任何锁

在一致性非锁定读下,即使读取的记录已被其它事务加上 X 锁,这时记录也是可以被读取的,即读取的快照数据。上面说了,在 Repeatable ReadMVCC 防止了部分幻读,这边的 “部分” 是指在 一致性非锁定读 情况下,只能读取到第一次查询之前所插入的数据(根据 Read View 判断数据可见性,Read View 在第一次查询时生成)。但是!如果是 当前读 ,每次读取的都是最新数据,这时如果两次查询中间有其它事务插入数据,就会产生幻读。所以, InnoDB 在实现Repeatable Read 时,如果执行的是当前读,则会对读取的记录使用 Next-key Lock ,来防止其它事务在间隙间插入数据

InnoDB 对 MVCC 的实现

MVCC 的实现依赖于:隐藏字段、Read View、undo log。在内部实现中,InnoDB 通过数据行的 DB_TRX_IDRead View 来判断数据的可见性,如不可见,则通过数据行的 DB_ROLL_PTR 找到 undo log 中的历史版本。每个事务读到的数据版本可能是不一样的,在同一个事务中,用户只能看到该事务创建 Read View 之前已经提交的修改和该事务本身做的修改

隐藏字段

在内部,InnoDB 存储引擎为每行数据添加了三个 隐藏字段

  • DB_TRX_ID(6字节):表示最后一次插入或更新该行的事务 id。此外,delete 操作在内部被视为更新,只不过会在记录头 Record header 中的 deleted_flag 字段将其标记为已删除

  • DB_ROLL_PTR(7字节) 回滚指针,指向该行的 undo log 。如果该行未被更新,则为空

  • DB_ROW_ID(6字节):如果没有设置主键且该表没有唯一非空索引时,InnoDB 会使用该 id 来生成聚簇索引

ReadView

 class ReadView {
   /* ... */
 private:
   trx_id_t m_low_limit_id;      /* 大于等于这个 ID 的事务均不可见 */

   trx_id_t m_up_limit_id;       /* 小于这个 ID 的事务均可见 */

   trx_id_t m_creator_trx_id;    /* 创建该 Read View 的事务ID */

   trx_id_t m_low_limit_no;      /* 事务 Number, 小于该 Number 的 Undo Logs 均可以被 Purge */

   ids_t m_ids;                  /* 创建 Read View 时的活跃事务列表 */

   m_closed;                     /* 标记 Read View 是否 close */
 }

Read View 主要是用来做可见性判断,里面保存了 “当前对本事务不可见的其他活跃事务”

主要有以下字段:

  • m_low_limit_id:目前出现过的最大的事务 ID+1,即下一个将被分配的事务 ID。大于等于这个 ID 的数据版本均不可见

  • m_up_limit_id:活跃事务列表 m_ids 中最小的事务 ID,如果 m_ids 为空,则 m_up_limit_idm_low_limit_id。小于这个 ID 的数据版本均可见

  • m_idsRead View 创建时其他未提交的活跃事务 ID 列表。创建 Read View时,将当前未提交事务 ID 记录下来,后续即使它们修改了记录行的值,对于当前事务也是不可见的。m_ids 不包括当前事务自己和已提交的事务(正在内存中)

  • m_creator_trx_id:创建该 Read View 的事务 ID

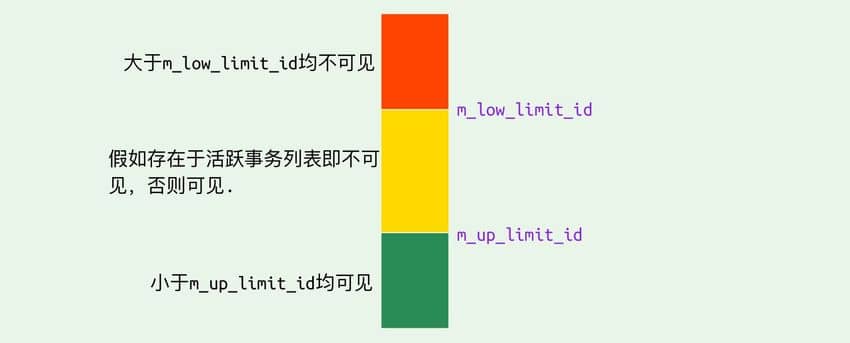

事务可见性示意图图源):

trans_visible

undo-log

undo log 主要有两个作用:

  • 当事务回滚时用于将数据恢复到修改前的样子

  • 另一个作用是 MVCC ,当读取记录时,若该记录被其他事务占用或当前版本对该事务不可见,则可以通过 undo log 读取之前的版本数据,以此实现非锁定读

InnoDB 存储引擎中 undo log 分为两种:insert undo logupdate undo log

  1. insert undo log:指在 insert 操作中产生的 undo log。因为 insert 操作的记录只对事务本身可见,对其他事务不可见,故该 undo log 可以在事务提交后直接删除。不需要进行 purge 操作

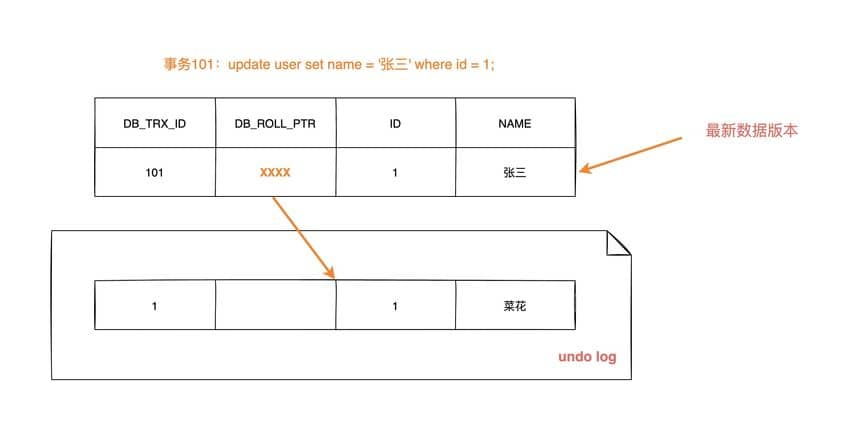

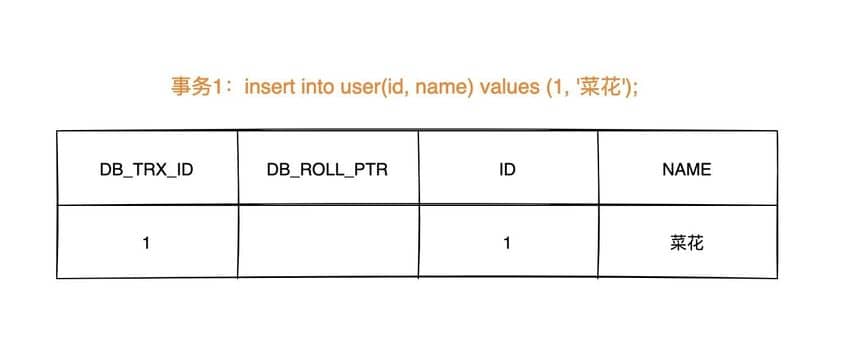

insert 时的数据初始状态:


  1. update undo logupdatedelete 操作中产生的 undo log。该 undo log可能需要提供 MVCC 机制,因此不能在事务提交时就进行删除。提交时放入 undo log 链表,等待 purge线程 进行最后的删除

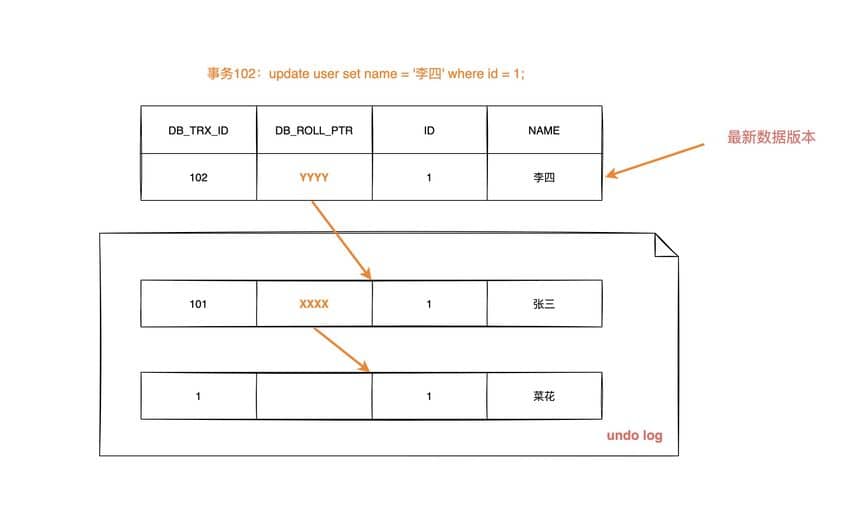

数据第一次被修改时:


数据第二次被修改时:


不同事务或者相同事务的对同一记录行的修改,会使该记录行的 undo log 成为一条链表,链首就是最新的记录,链尾就是最早的旧记录。

数据可见性算法

InnoDB 存储引擎中,创建一个新事务后,执行每个 select 语句前,都会创建一个快照(Read View),快照中保存了当前数据库系统中正处于活跃(没有 commit)的事务的 ID 号。其实简单的说保存的是系统中当前不应该被本事务看到的其他事务 ID 列表(即 m_ids)。当用户在这个事务中要读取某个记录行的时候,InnoDB 会将该记录行的 DB_TRX_IDRead View 中的一些变量及当前事务 ID 进行比较,判断是否满足可见性条件

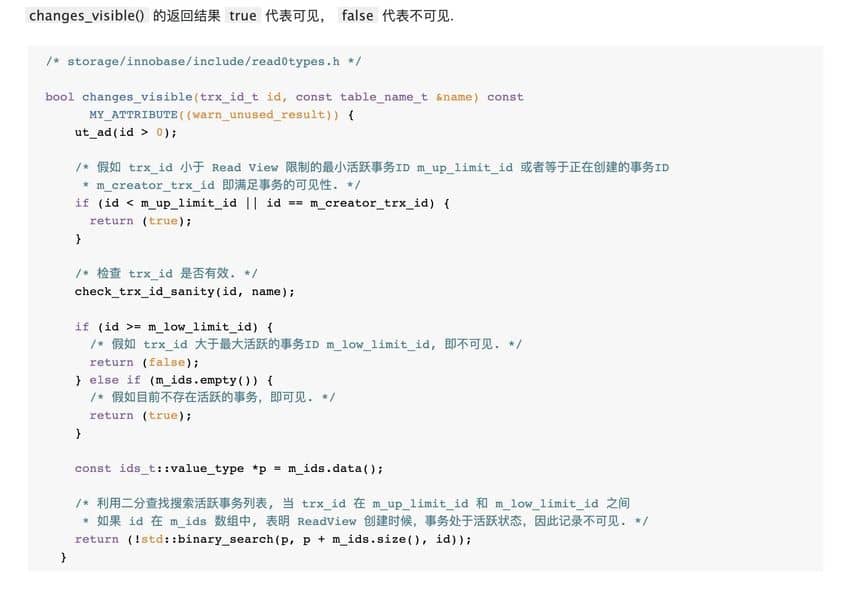

具体的比较算法如下(图源):


  1. 如果记录 DB_TRX_ID < m_up_limit_id,那么表明最新修改该行的事务(DB_TRX_ID)在当前事务创建快照之前就提交了,所以该记录行的值对当前事务是可见的

  2. 如果 DB_TRX_ID >= m_low_limit_id,那么表明最新修改该行的事务(DB_TRX_ID)在当前事务创建快照之后才修改该行,所以该记录行的值对当前事务不可见。跳到步骤 5

  3. m_ids 为空,则表明在当前事务创建快照之前,修改该行的事务就已经提交了,所以该记录行的值对当前事务是可见的

  4. 如果 m_up_limit_id <= DB_TRX_ID < m_low_limit_id,表明最新修改该行的事务(DB_TRX_ID)在当前事务创建快照的时候可能处于“活动状态”或者“已提交状态”;所以就要对活跃事务列表 m_ids 进行查找(源码中是用的二分查找,因为是有序的)

    • 如果在活跃事务列表 m_ids 中能找到 DB_TRX_ID,表明:① 在当前事务创建快照前,该记录行的值被事务 ID 为 DB_TRX_ID 的事务修改了,但没有提交;或者 ② 在当前事务创建快照后,该记录行的值被事务 ID 为 DB_TRX_ID 的事务修改了。这些情况下,这个记录行的值对当前事务都是不可见的。跳到步骤 5

    • 在活跃事务列表中找不到,则表明“id 为 trx_id 的事务”在修改“该记录行的值”后,在“当前事务”创建快照前就已经提交了,所以记录行对当前事务可见

  5. 在该记录行的 DB_ROLL_PTR 指针所指向的 undo log 取出快照记录,用快照记录的 DB_TRX_ID 跳到步骤 1 重新开始判断,直到找到满足的快照版本或返回空

RC 和 RR 隔离级别下 MVCC 的差异

在事务隔离级别 RCRR (InnoDB 存储引擎的默认事务隔离级别)下,InnoDB 存储引擎使用 MVCC(非锁定一致性读),但它们生成 Read View 的时机却不同

  • 在 RC 隔离级别下的 每次select 查询前都生成一个Read View (m_ids 列表)

  • 在 RR 隔离级别下只在事务开始后 第一次select 数据前生成一个Read View(m_ids 列表)

MVCC 解决不可重复读问题

虽然 RC 和 RR 都通过 MVCC 来读取快照数据,但由于 生成 Read View 时机不同,从而在 RR 级别下实现可重复读

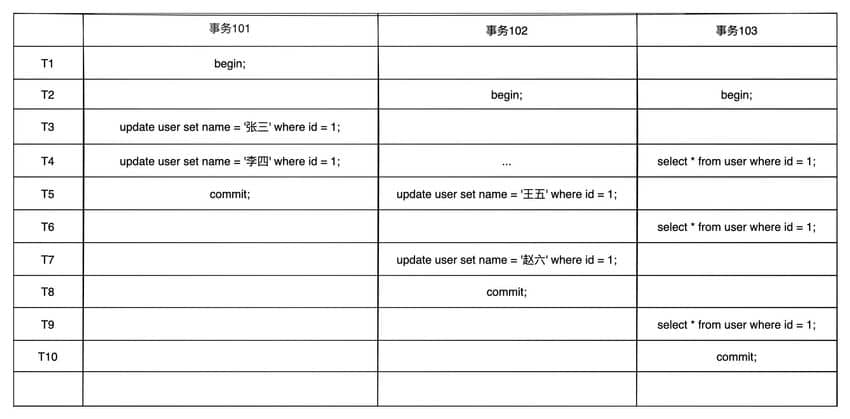

举个例子:


在 RC 下 ReadView 生成情况

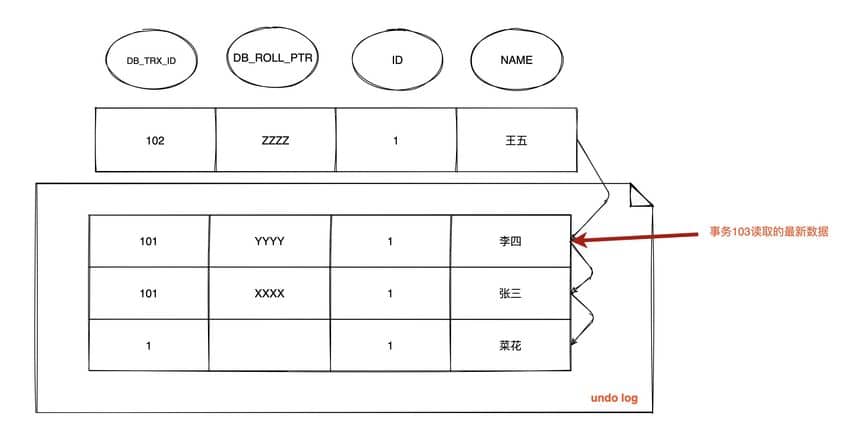

1. 假设时间线来到 T4 ,那么此时数据行 id = 1 的版本链为:


由于 RC 级别下每次查询都会生成Read View ,并且事务 101、102 并未提交,此时 103 事务生成的 Read View 中活跃的事务 m_ids 为:[101,102]m_low_limit_id为:104,m_up_limit_id为:101,m_creator_trx_id 为:103

  • 此时最新记录的 DB_TRX_ID 为 101,m_up_limit_id <= 101 < m_low_limit_id,所以要在 m_ids 列表中查找,发现 DB_TRX_ID 存在列表中,那么这个记录不可见

  • 根据 DB_ROLL_PTR 找到 undo log 中的上一版本记录,上一条记录的 DB_TRX_ID 还是 101,不可见

  • 继续找上一条 DB_TRX_ID为 1,满足 1 < m_up_limit_id,可见,所以事务 103 查询到数据为 name = 菜花

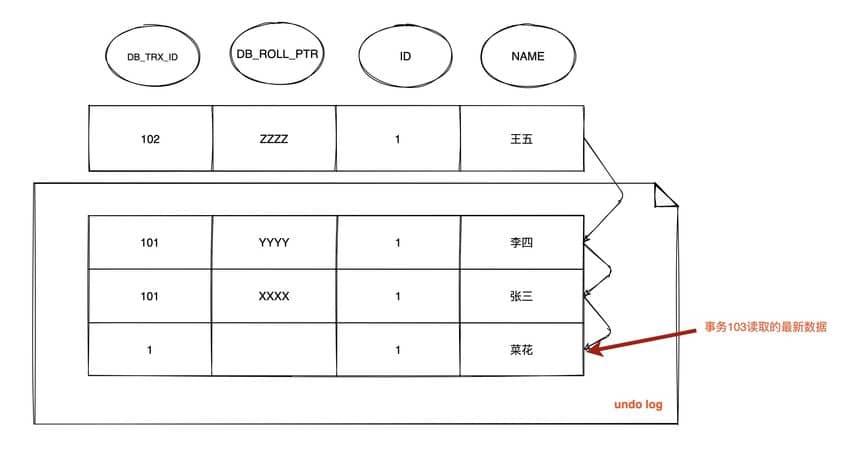

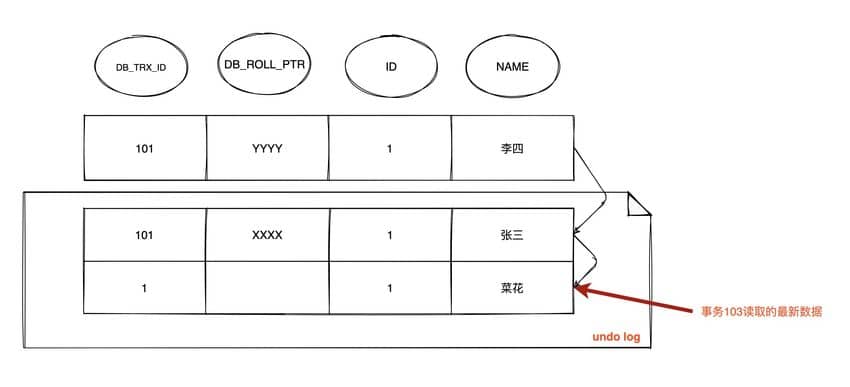

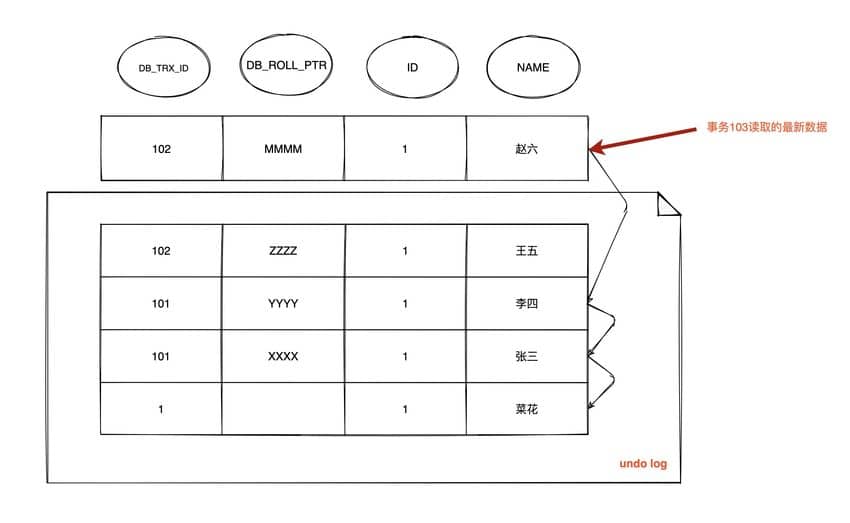

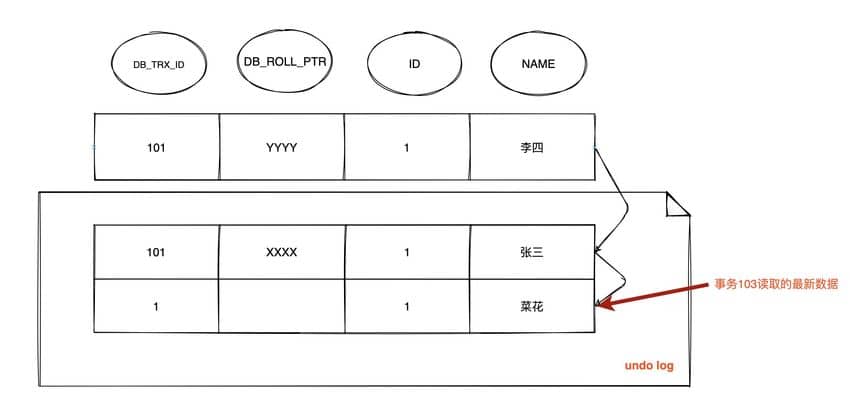

2. 时间线来到 T6 ,数据的版本链为:


因为在 RC 级别下,重新生成 Read View,这时事务 101 已经提交,102 并未提交,所以此时 Read View 中活跃的事务 m_ids:[102]m_low_limit_id为:104,m_up_limit_id为:102,m_creator_trx_id为:103

  • 此时最新记录的 DB_TRX_ID 为 102,m_up_limit_id <= 102 < m_low_limit_id,所以要在 m_ids 列表中查找,发现 DB_TRX_ID 存在列表中,那么这个记录不可见

  • 根据 DB_ROLL_PTR 找到 undo log 中的上一版本记录,上一条记录的 DB_TRX_ID 为 101,满足 101 < m_up_limit_id,记录可见,所以在 T6 时间点查询到数据为 name = 李四,与时间 T4 查询到的结果不一致,不可重复读!

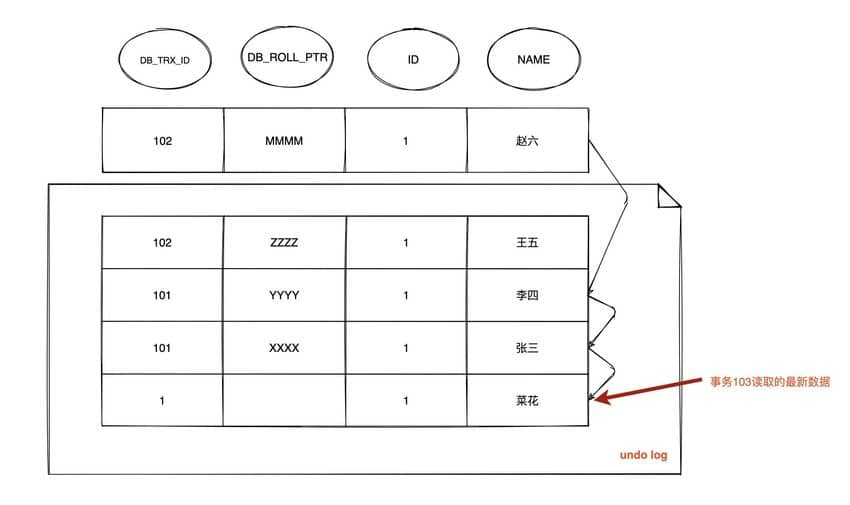

3. 时间线来到 T9 ,数据的版本链为:


重新生成 Read View, 这时事务 101 和 102 都已经提交,所以 m_ids 为空,则 m_up_limit_id = m_low_limit_id = 104,最新版本事务 ID 为 102,满足 102 < m_low_limit_id,可见,查询结果为 name = 赵六

总结: 在 RC 隔离级别下,事务在每次查询开始时都会生成并设置新的 Read View,所以导致不可重复读

在 RR 下 ReadView 生成情况

在可重复读级别下,只会在事务开始后第一次读取数据时生成一个 Read View(m_ids 列表)

1. 在 T4 情况下的版本链为:


在当前执行 select 语句时生成一个 Read View,此时 m_ids:[101,102]m_low_limit_id为:104,m_up_limit_id为:101,m_creator_trx_id 为:103

此时和 RC 级别下一样:

  • 最新记录的 DB_TRX_ID 为 101,m_up_limit_id <= 101 < m_low_limit_id,所以要在 m_ids 列表中查找,发现 DB_TRX_ID 存在列表中,那么这个记录不可见

  • 根据 DB_ROLL_PTR 找到 undo log 中的上一版本记录,上一条记录的 DB_TRX_ID 还是 101,不可见

  • 继续找上一条 DB_TRX_ID为 1,满足 1 < m_up_limit_id,可见,所以事务 103 查询到数据为 name = 菜花

2. 时间点 T6 情况下:


在 RR 级别下只会生成一次Read View,所以此时依然沿用 m_ids:[101,102]m_low_limit_id为:104,m_up_limit_id为:101,m_creator_trx_id 为:103

  • 最新记录的 DB_TRX_ID 为 102,m_up_limit_id <= 102 < m_low_limit_id,所以要在 m_ids 列表中查找,发现 DB_TRX_ID 存在列表中,那么这个记录不可见

  • 根据 DB_ROLL_PTR 找到 undo log 中的上一版本记录,上一条记录的 DB_TRX_ID 为 101,不可见

  • 继续根据 DB_ROLL_PTR 找到 undo log 中的上一版本记录,上一条记录的 DB_TRX_ID 还是 101,不可见

  • 继续找上一条 DB_TRX_ID为 1,满足 1 < m_up_limit_id,可见,所以事务 103 查询到数据为 name = 菜花

3. 时间点 T9 情况下:


此时情况跟 T6 完全一样,由于已经生成了 Read View,此时依然沿用 m_ids:[101,102] ,所以查询结果依然是 name = 菜花

MVCC➕Next-key-Lock 防止幻读

InnoDB存储引擎在 RR 级别下通过 MVCCNext-key Lock 来解决幻读问题:

1、执行普通 select,此时会以 MVCC 快照读的方式读取数据

在快照读的情况下,RR 隔离级别只会在事务开启后的第一次查询生成 Read View ,并使用至事务提交。所以在生成 Read View 之后其它事务所做的更新、插入记录版本对当前事务并不可见,实现了可重复读和防止快照读下的 “幻读”

2、执行 select…for update/lock in share mode、insert、update、delete 等当前读

在当前读下,读取的都是最新的数据,如果其它事务有插入新的记录,并且刚好在当前事务查询范围内,就会产生幻读!InnoDB 使用 Next-key Lock 来防止这种情况。当执行当前读时,会锁定读取到的记录的同时,锁定它们的间隙,防止其它事务在查询范围内插入数据。只要我不让你插入,就不会发生幻读
